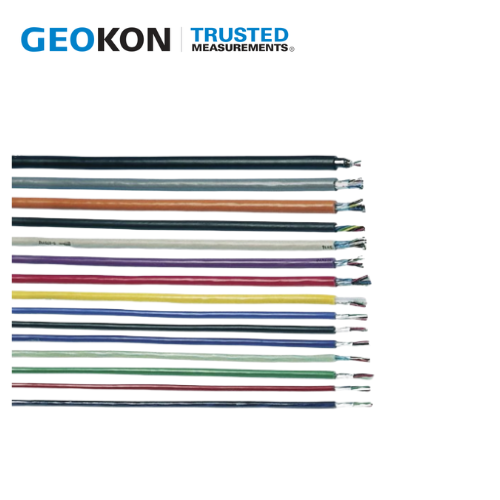

02-250V6-M Geokon Vietnam

GEOKON 02-250V6-M là cáp tín hiệu chuyên dụng được sử dụng trong các hệ thống quan trắc địa kỹ thuật, thủy văn và giám sát kết cấu. Đây là loại Blue PVC Cable, đường kính danh định 0.250 inch (6,35 mm), cấu tạo 2 cặp dây xoắn (2 twisted pairs), được GEOKON sử dụng cùng nhiều dòng cảm biến và thiết bị quan trắc.

Model 02-250V6-M đặc biệt phù hợp cho các hệ thống sử dụng cảm biến Vibrating Wire, trong đó cáp đóng vai trò truyền tín hiệu giữa cảm biến ngoài hiện trường và thiết bị đọc hoặc hệ thống thu thập dữ liệu.

Tổng quan về cáp GEOKON 02-250V6-M

Trong hệ thống quan trắc, cảm biến chỉ có thể cung cấp dữ liệu đáng tin cậy khi đường truyền tín hiệu được lựa chọn phù hợp. GEOKON 02-250V6-M được thiết kế như một loại cáp chuyên dụng cho các thiết bị quan trắc của GEOKON.

Theo tài liệu kỹ thuật GEOKON, 02-250V6 thuộc nhóm cáp Blue PVC, có 4 dây dẫn, 2 cặp xoắn, dây dẫn 22 AWG, lớp cách điện HDPP và đường kính ngoài khoảng 6,35 mm.

GEOKON cũng liệt kê 02-250V6 trong cấu hình của Model 1100 Rod Type Borehole Extensometer, với mô tả là cáp màu xanh PVC, đường kính 6,35 mm và 2 cặp dây xoắn dành cho hệ thống extensometer.

Đặc điểm nổi bật của 02-250V6-M

1. Cấu trúc 2 cặp dây xoắn

02-250V6-M sử dụng 2 twisted pairs, giúp phù hợp với yêu cầu kết nối của nhiều thiết bị quan trắc GEOKON.

Cấu trúc dây xoắn cũng giúp bố trí đường truyền tín hiệu thuận tiện trong các hệ thống có nhiều cảm biến và tuyến cáp kéo dài từ vị trí lắp đặt đến tủ đọc dữ liệu.

2. Vỏ PVC màu xanh

Cáp sử dụng PVC blue jacket, giúp dễ dàng nhận diện tuyến cáp trong hệ thống.

Vỏ PVC cũng phù hợp với nhiều ứng dụng lắp đặt trong hệ thống quan trắc địa kỹ thuật và công trình hạ tầng.

3. Đường kính 0.250 inch

Đường kính danh định của cáp là:

0.250 inch ≈ 6,35 mm

GEOKON công bố dung sai đường kính khoảng ±0,25 mm.

Kích thước này cần được lưu ý khi thiết kế ống luồn cáp, conduit, đầu nối hoặc các vị trí xuyên qua kết cấu.

4. Dây dẫn 22 AWG

Cáp có 4 conductors, cấu hình 2 twisted pairs, với dây dẫn 22 AWG. Tài liệu GEOKON cũng ghi nhận cấu trúc dây dẫn 7/30.

5. Phù hợp môi trường quan trắc

Dải nhiệt độ được GEOKON công bố cho cấu hình 02-250V6-E/M là:

-20°C đến +80°C

Trong đó 02-250V6-M thuộc cùng cấu hình cáp Blue PVC được sử dụng trong các hệ thống GEOKON.

Thông số kỹ thuật 02-250V6-M

Thông số	Chi tiết
Thương hiệu	GEOKON
Model	02-250V6-M
Loại sản phẩm	Blue PVC Cable
Màu vỏ	Xanh dương
Cấu trúc	4 conductors / 2 twisted pairs
Kích thước dây	22 AWG
Vật liệu cách điện	HDPP
Đường kính ngoài danh định	6,35 mm (0.250 inch)
Dung sai đường kính	±0,25 mm
Vật liệu vỏ	PVC
Dải nhiệt độ	-20°C đến +80°C
Ứng dụng	Quan trắc địa kỹ thuật, thủy văn, cảm biến Vibrating Wire
Dạng cung cấp	Có thể xác định chiều dài theo yêu cầu dự án

Các thông số cấu tạo và kích thước được đối chiếu với tài liệu kỹ thuật GEOKON.

02-250V6-M được sử dụng cho thiết bị nào?

Cáp 02-250V6-M được sử dụng trong nhiều hệ thống quan trắc của GEOKON. Một ví dụ cụ thể là Model 4655 Multipoint Settlement System, trong đó tài liệu GEOKON chỉ rõ cáp sử dụng là 02-250V6, two twisted pairs, blue PVC jacket, 6.35 mm diameter.

Ngoài ra, GEOKON cũng chỉ định 02-250V6 cho 1100 Standard Extensometer.

Trong các hệ thống khác, cáp này có thể được sử dụng để kết nối cảm biến với bộ đọc hoặc data logger tùy theo cấu hình dự án.

Ứng dụng của GEOKON 02-250V6-M

Quan trắc địa kỹ thuật

02-250V6-M có thể được sử dụng trong các hệ thống theo dõi:

• Chuyển vị.
• Biến dạng.
• Áp lực.
• Độ lún.
• Mực nước hoặc áp lực nước.
• Các thông số từ cảm biến Vibrating Wire.

Quan trắc đập và hồ chứa

Các tuyến cáp từ cảm biến được lắp đặt bên trong hoặc xung quanh công trình có thể được dẫn về vị trí đọc dữ liệu.

Cáp phù hợp với nhiều hệ thống quan trắc dài hạn khi được lựa chọn đúng theo yêu cầu của cảm biến và điều kiện lắp đặt.

Quan trắc hầm và công trình ngầm

Trong các dự án tunnel, cáp có thể được bố trí cùng các cảm biến quan trắc để truyền tín hiệu từ khu vực đo đến hộp đấu nối, terminal box hoặc thiết bị thu thập dữ liệu.

Công trình dân dụng và hạ tầng

02-250V6-M có thể được sử dụng trong hệ thống quan trắc phục vụ:

• Móng công trình.
• Tường chắn.
• Cầu.
• Đường hầm.
• Công trình thủy lợi.
• Công trình thủy điện.
• Khu vực khai đào và địa kỹ thuật.

02-250V6-M và cảm biến Vibrating Wire

Một trong những nhóm ứng dụng quan trọng của cáp GEOKON là kết nối các cảm biến sử dụng công nghệ Vibrating Wire.

Một hệ thống cơ bản có thể được hình dung:

Vibrating Wire Sensor → 02-250V6-M Cable → Terminal Box → Readout/Data Logger → Monitoring System

Cáp không trực tiếp thực hiện phép đo. Nhiệm vụ của nó là đảm bảo kết nối điện và truyền tín hiệu giữa cảm biến và thiết bị đọc/thu thập dữ liệu.

Vì vậy, khi thay thế hoặc bổ sung cáp cho một hệ thống GEOKON hiện hữu, cần kiểm tra chính xác model cảm biến, cấu hình dây, chiều dài cáp và yêu cầu của dự án.
