GEOKON 4500S là cảm biến đo áp suất dạng dây rung (Vibrating Wire Piezometer) được sử dụng để theo dõi áp suất nước lỗ rỗng, mực nước ngầm và áp suất chất lỏng trong các công trình địa kỹ thuật. Model này có thiết kế nhỏ gọn, phù hợp cho việc chôn trực tiếp trong đập đất, nền đắp, lắp đặt trong lỗ khoan, giếng quan trắc hoặc ống piezometer có đường kính tiêu chuẩn.
Tổng quan về GEOKON 4500S
4500S GEOKON thuộc dòng 4500 Series Vibrating Wire Piezometers and Pressure Transducers. Thiết bị sử dụng nguyên lý dây rung để chuyển đổi sự thay đổi áp suất tác động lên màng cảm biến thành tín hiệu tần số có thể được đọc và xử lý bởi thiết bị đọc hoặc bộ ghi dữ liệu phù hợp.
Cấu tạo của cảm biến bao gồm màng nhạy áp suất và phần tử dây rung. Khi áp suất chất lỏng tác động lên màng, màng sẽ biến dạng và làm thay đổi sức căng của dây rung. Sự thay đổi tần số dao động được cảm nhận thông qua cuộn dây điện và sử dụng để xác định giá trị áp suất.

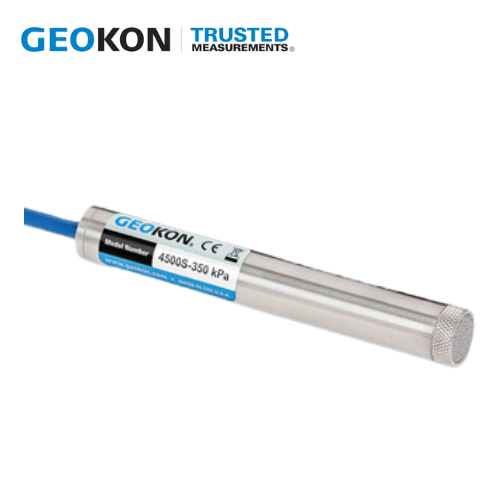

Với kích thước khoảng 133 × 19,1 mm, 4500S có dạng hình trụ nhỏ gọn, thuận tiện khi triển khai trong các hệ thống quan trắc địa kỹ thuật có không gian lắp đặt hạn chế.
Đặc điểm nổi bật
Đo áp suất bằng công nghệ dây rung
Công nghệ Vibrating Wire cho phép 4500S tạo tín hiệu đầu ra dạng tần số. Theo tài liệu GEOKON, tín hiệu tần số không bị ảnh hưởng đáng kể bởi sự thay đổi điện trở cáp do nối dây, thay đổi chiều dài cáp hoặc điện trở tiếp xúc tại đầu cuối. Điều này hữu ích trong các hệ thống quan trắc có khoảng cách cảm biến đến thiết bị đọc tương đối lớn.
Nhiều dải đo
Model 4500S có các dải đo tiêu chuẩn gồm:
- 350 kPa
- 700 kPa
- 1 MPa
- 2 MPa
- 3 MPa
Các phiên bản có dải đo từ 350 kPa trở lên có khả năng đọc áp suất âm đến -100 kPa theo điều kiện và hướng dẫn kỹ thuật của GEOKON.
Độ phân giải và độ chính xác
Thông số kỹ thuật được GEOKON công bố cho 4500S gồm:
| Thông số | 4500S GEOKON |
|---|---|
| Nguyên lý | Vibrating Wire |
| Dải đo | 350, 700 kPa; 1, 2, 3 MPa |
| Độ phân giải | 0,025% F.S. |
| Độ chính xác | ±0,1% F.S. |
| Độ tuyến tính | <0,5% F.S. |
| Quá tải | 1,5 × áp suất định mức |
| Dải nhiệt độ | -20°C đến +80°C |
| Tần số | 1400–3500 Hz |
| Chiều dài | 133 mm |
| Đường kính | 19,1 mm |
| Khối lượng | khoảng 0,12 kg |
Các giá trị trên được công bố trong tài liệu kỹ thuật GEOKON; độ chính xác được xác lập trong điều kiện phòng thí nghiệm.
Ứng dụng
4500S được thiết kế cho nhiều bài toán quan trắc áp suất và địa kỹ thuật, đặc biệt tại những công trình cần theo dõi sự thay đổi của áp suất nước theo thời gian.
Quan trắc đập và hồ chứa
Cảm biến có thể được sử dụng để theo dõi áp suất nước lỗ rỗng và áp suất nâng tại các khu vực liên quan đến nền đập. Dữ liệu thu thập giúp xây dựng cơ sở dữ liệu quan trắc phục vụ đánh giá trạng thái công trình.
Quan trắc nền đất và nền đắp
Khi được chôn trực tiếp trong nền đắp hoặc vật liệu đất, 4500S có thể theo dõi sự thay đổi của áp suất nước trong môi trường đất.
Lắp đặt trong lỗ khoan
Thiết kế đường kính khoảng 19,1 mm cho phép cảm biến được sử dụng trong các lỗ khoan và hệ thống ống piezometer có đường kính tiêu chuẩn phù hợp.
Theo dõi mực nước ngầm
4500S có thể được sử dụng trong các hệ thống quan trắc nhằm xác định biến động của groundwater elevation thông qua phép đo áp suất chất lỏng.
Quan trắc công trình ngầm
Dòng 4500 của GEOKON cũng được sử dụng trong các ứng dụng theo dõi áp suất nước phía sau lớp lót đường hầm và những vị trí cần kiểm soát áp lực thủy lực.
