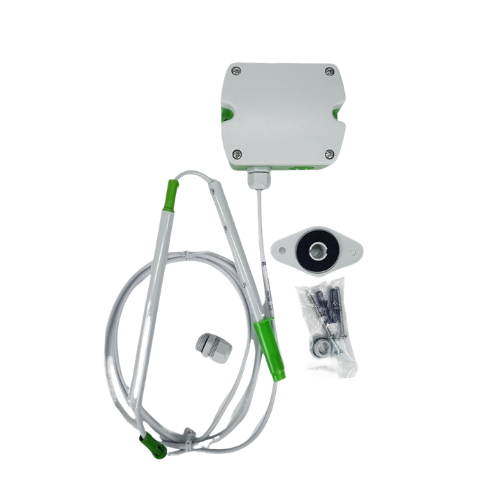

EE660-T2A7L200 E+E ELEKTRONIK Vietnam

Giới thiệu

EE660-T2A7L200 E+E ELEKTRONIK là cảm biến đo vận tốc không khí thấp (Low Air Velocity Sensor) thuộc dòng EE660 của E+E ELEKTRONIK, thương hiệu thiết bị đo lường của Áo. Sản phẩm được phát triển cho các hệ thống HVAC, thông gió, phòng sạch và những ứng dụng cần giám sát dòng khí với vận tốc rất thấp.

Model EE660-T2A7L200 có cấu hình lắp trực tiếp trên ống gió (duct mount), ngõ ra analog 0–10 V và 4–20 mA, đầu dò dài 200 mm. Cấu hình này được xác nhận trong tài liệu kỹ thuật chính thức của E+E ELEKTRONIK.

Thông số kỹ thuật

Thông số	Chi tiết
Thương hiệu	E+E ELEKTRONIK
Model	EE660-T2A7L200
Loại thiết bị	Cảm biến vận tốc không khí thấp
Dòng sản phẩm	EE660
Nguyên lý đo	Hot-film anemometer
Kiểu lắp	Duct mount – lắp trên ống gió
Ngõ ra	0–10 V và 4–20 mA
Chiều dài đầu dò	200 mm
Dải đo	0–1 / 0–1,5 / 0–2 m/s, tùy cấu hình
Giao tiếp số	Không có trong cấu hình A7
Hiển thị	Không có
Nguồn cấp	24 VDC ±20%
Cấp bảo vệ housing	IP65 / NEMA 4
Nhiệt độ môi trường	-10 đến +60 °C
Độ ẩm môi trường	5–95 %RH, không ngưng tụ
Xuất xứ thương hiệu	Áo

Mã sản phẩm được cấu thành từ: T2 = duct mount, A7 = ngõ ra 0–10 V + 4–20 mA và L200 = đầu dò dài 200 mm.

Công nghệ đo vận tốc không khí Hot-Film

EE660 sử dụng nguyên lý hot-film anemometer, được tối ưu cho việc đo vận tốc không khí rất thấp. Công nghệ cảm biến màng mỏng của E+E ELEKTRONIK cho phép thiết bị đo từ khoảng 0,15 m/s, phù hợp với các ứng dụng mà cảm biến vận tốc gió thông thường khó đạt độ nhạy cần thiết.

Đây là ưu điểm quan trọng khi sử dụng trong phòng sạch, hệ thống thông gió hoặc các khu vực cần kiểm soát dòng khí laminar. Thiết bị có độ ổn định dài hạn tốt và khả năng chống ảnh hưởng của ô nhiễm được cải thiện.

Ưu điểm nổi bật của EE660-T2A7L200

Đo chính xác vận tốc gió thấp

EE660 được thiết kế chuyên biệt cho các dòng khí có vận tốc thấp. Dòng sản phẩm hỗ trợ các dải đo 0–1 m/s, 0–1,5 m/s và 0–2 m/s, cho phép lựa chọn phạm vi phù hợp với từng hệ thống.

Đặc biệt, thiết bị có khả năng đo từ khoảng 0,15 m/s, phù hợp với những ứng dụng cần kiểm soát dòng khí nhỏ và ổn định.

Hai ngõ ra analog 0–10 V và 4–20 mA

Cấu hình A7 của EE660-T2A7L200 cung cấp đồng thời tín hiệu 0–10 V và 4–20 mA. Điều này giúp cảm biến dễ dàng kết nối với PLC, bộ điều khiển HVAC, BMS hoặc hệ thống giám sát hiện trường.

Thiết kế chuyên dụng cho ống gió

Mã T2 thể hiện cấu hình duct mount, cho phép lắp cảm biến trực tiếp trên đường ống gió. Đầu dò dài 200 mm giúp đưa phần tử cảm biến vào vị trí cần đo trong ống.

Cấu hình đơn giản, dễ tích hợp

EE660-T2A7L200 không sử dụng giao tiếp số trong cấu hình A7 mà tập trung vào các tín hiệu analog phổ biến. Đây là lựa chọn thuận tiện cho những hệ thống điều khiển hiện hữu sử dụng tín hiệu 4–20 mA hoặc 0–10 V.

Ứng dụng

Cảm biến vận tốc gió EE660-T2A7L200 E+E ELEKTRONIK có thể được ứng dụng trong nhiều hệ thống:

Hệ thống HVAC

Thiết bị được sử dụng để theo dõi vận tốc không khí trong các đường ống cấp và hồi gió, hỗ trợ giám sát tình trạng thông gió và điều khiển hệ thống HVAC.

Phòng sạch

Trong phòng sạch, việc kiểm soát vận tốc và hướng dòng khí đóng vai trò quan trọng. EE660 phù hợp cho các ứng dụng giám sát dòng khí laminar, phòng thí nghiệm và những khu vực yêu cầu kiểm soát điều kiện môi trường nghiêm ngặt.

Hệ thống lọc và thông gió

Cảm biến có thể được sử dụng để kiểm tra vận tốc dòng khí qua hệ thống lọc, đường ống hoặc các khu vực thông gió có yêu cầu kiểm soát lưu lượng không khí.

Tòa nhà và tự động hóa

Tín hiệu 4–20 mA hoặc 0–10 V cho phép tích hợp EE660 vào các hệ thống Building Management System (BMS) và bộ điều khiển tự động hóa tòa nhà.

Nhà máy và môi trường công nghiệp

EE660 phù hợp với các ứng dụng cần giám sát dòng khí thấp trong nhà máy sản xuất, khu vực kỹ thuật, phòng kiểm soát môi trường và các hệ thống xử lý không khí.

Giải thích mã EE660-T2A7L200

Tên model thể hiện trực tiếp cấu hình của thiết bị:

EE660 – T2 – A7 – L200

• EE660: Dòng cảm biến vận tốc không khí thấp.
• T2: Kiểu duct mount, lắp trực tiếp trên ống gió.
• A7: Ngõ ra 0–10 V + 4–20 mA.
• L200: Chiều dài đầu dò 200 mm.
