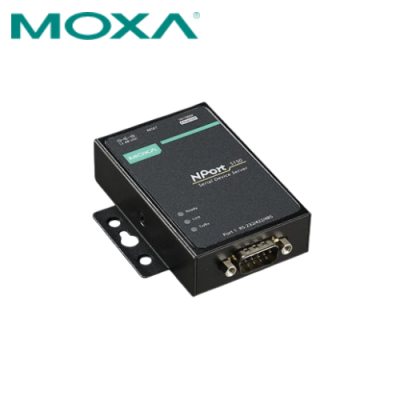

NPort 5150 Moxa Vietnam

NPort 5150 Moxa là thiết bị Serial Device Server 1 cổng được thiết kế để kết nối các thiết bị sử dụng giao tiếp nối tiếp RS-232, RS-422 và RS-485 với mạng Ethernet công nghiệp. Thiết bị thuộc dòng NPort 5100 Series của Moxa, phù hợp cho các hệ thống cần đưa thiết bị serial hiện hữu lên mạng TCP/IP mà không phải thay thế toàn bộ thiết bị.

Với một cổng Ethernet 10/100BaseT(X), hỗ trợ nhiều chế độ truyền thông TCP/UDP và tốc độ serial lên đến 921.6 kbps, NPort 5150 có thể được sử dụng trong nhiều hệ thống điều khiển, giám sát và thu thập dữ liệu công nghiệp.

NPort 5150 là gì?

NPort 5150 là bộ chuyển đổi giao tiếp serial sang Ethernet, cho phép các thiết bị có cổng RS-232, RS-422 hoặc RS-485 giao tiếp thông qua mạng Ethernet.

Thay vì kết nối trực tiếp thiết bị serial với máy tính hoặc bộ điều khiển ở khoảng cách giới hạn, NPort 5150 tạo cầu nối giữa giao tiếp serial và mạng TCP/IP. Nhờ đó, thiết bị có thể được tích hợp vào hệ thống mạng hiện có và quản lý dữ liệu từ xa.

NPort 5150 hỗ trợ các chuẩn RS-232, RS-422, RS-485 2-wire và RS-485 4-wire, giúp thiết bị có tính linh hoạt cao khi tích hợp với các thiết bị đo lường, bộ điều khiển, máy móc và thiết bị tự động hóa.

Đặc điểm nổi bật

1. Hỗ trợ 3 chuẩn giao tiếp serial

Một trong những điểm đáng chú ý của NPort 5150 là khả năng hỗ trợ đồng thời:

• RS-232
• RS-422
• RS-485 2-wire
• RS-485 4-wire

Thiết bị sử dụng đầu nối DB9 male cho cổng serial và có 1 cổng serial.

2. Kết nối Ethernet 10/100 Mbps

NPort 5150 được trang bị 1 cổng RJ45 10/100BaseT(X) để kết nối với hệ thống mạng Ethernet.

Cổng Ethernet có tích hợp 1.5 kV magnetic isolation protection, hỗ trợ tăng khả năng bảo vệ giao tiếp mạng trong môi trường công nghiệp.

3. Tốc độ truyền serial lên đến 921.6 kbps

NPort 5150 hỗ trợ tốc độ baud từ 50 bps đến 921.6 kbps, đáp ứng nhiều yêu cầu truyền thông của thiết bị serial trong tự động hóa và đo lường.

4. Nhiều chế độ hoạt động

Thiết bị hỗ trợ nhiều chế độ kết nối như:

• Real COM
• TCP Server
• TCP Client
• UDP
• Reverse Telnet
• Pair Connection
• Ethernet Modem

Các chế độ này giúp NPort 5150 có thể được triển khai theo nhiều kiến trúc mạng và phần mềm khác nhau.

5. Hỗ trợ Real COM và TTY

NPort 5150 có thể sử dụng Windows Real COM Drivers và Linux Real TTY Drivers, giúp các phần mềm hiện hữu tiếp tục giao tiếp với thiết bị serial thông qua mạng mà không cần thay đổi đáng kể kiến trúc ứng dụng.

Bảng thông số kỹ thuật

Thông số	NPort 5150
Thương hiệu	Moxa
Series	NPort 5100 Series
Loại thiết bị	Serial Device Server
Số cổng serial	1
Chuẩn serial	RS-232 / RS-422 / RS-485
Connector serial	DB9 Male
Tốc độ baud	50 bps – 921.6 kbps
Cổng Ethernet	1 × 10/100BaseT(X)
Connector Ethernet	RJ45
Ethernet isolation	1.5 kV
Giao thức	TCP/IP, UDP, ICMP, HTTP, DHCP, DNS, SNMPv1, Telnet…
Chế độ hoạt động	Real COM, TCP Server, TCP Client, UDP, Reverse Telnet, Pair Connection…
Nguồn cấp	12–48 VDC
Dòng tiêu thụ	200 mA @ 12 VDC
Nhiệt độ hoạt động	0 – 55°C
Độ ẩm hoạt động	5 – 95% RH, không ngưng tụ
Vỏ	Kim loại
Kích thước có tai	75.2 × 80 × 22 mm
Trọng lượng	340 g
Lắp đặt	Desktop, Wall Mount, DIN-Rail với bộ kit tùy chọn
Bảo hành	5 năm

Ứng dụng

NPort 5150 có thể được tích hợp vào nhiều hệ thống cần kết nối thiết bị serial với Ethernet, chẳng hạn:

Hệ thống tự động hóa nhà máy

Sử dụng NPort 5150 để kết nối các thiết bị serial với mạng Ethernet của nhà máy, hỗ trợ trao đổi dữ liệu giữa thiết bị hiện trường và máy tính quản lý.

Kết nối PLC và thiết bị điều khiển

NPort 5150 có thể đóng vai trò cầu nối giữa thiết bị điều khiển sử dụng RS-232/422/485 và hệ thống mạng TCP/IP.

Hệ thống SCADA

Trong các hệ thống SCADA, NPort 5150 có thể giúp đưa dữ liệu từ thiết bị serial lên mạng để phần mềm giám sát truy cập và quản lý.

Thiết bị đo lường và cảm biến

Các thiết bị đo có giao tiếp RS-232 hoặc RS-485 có thể được kết nối với mạng Ethernet thông qua NPort 5150, thuận tiện hơn cho việc thu thập dữ liệu tập trung.

Máy móc công nghiệp

NPort 5150 phù hợp với các dây chuyền sử dụng máy móc hoặc thiết bị đời trước có giao tiếp serial nhưng cần tích hợp vào hệ thống mạng Ethernet hiện đại.
