NZ1HS-3131-MC1779 (Order No. 079996) Euchner Vietnam

NZ1HS-3131-MC1779 – Order No. 079996 EUCHNER là công tắc an toàn thuộc dòng NZ.HS, được thiết kế để giám sát vị trí cửa bảo vệ, nắp máy và các cơ cấu chuyển động trong hệ thống máy móc công nghiệp.

Thiết bị sử dụng cần gạt với con lăn thép đường kính 18 mm, kết hợp cơ cấu tiếp điểm chuyển mạch chậm với 2 tiếp điểm được dẫn động cưỡng bức và 2 tiếp điểm NO. Thiết kế này giúp NZ1HS-3131-MC1779 phù hợp với các ứng dụng cần giám sát trạng thái đóng/mở của cửa hoặc vị trí cơ cấu máy.

Với vỏ kim loại chắc chắn, cấp bảo vệ IP67, khả năng điều chỉnh hướng tác động và tuổi thọ cơ khí lên đến 30 triệu chu kỳ, model 079996 là lựa chọn phù hợp cho nhiều hệ thống tự động hóa và bảo vệ máy.

NZ1HS-3131-MC1779 là gì?

NZ1HS-3131-MC1779 là Safety Switch NZ.HS của EUCHNER, có mã đặt hàng 079996.

Đây là loại safety position switch sử dụng cần gạt có con lăn để phát hiện vị trí. Khi cửa bảo vệ hoặc cơ cấu máy tác động lên con lăn, cần gạt sẽ chuyển động và kích hoạt phần tử chuyển mạch bên trong.

Model này có 2 positively driven contacts và 2 NO contacts, sử dụng switching element 3131H – slow-action switching contact.

Thông tin cơ bản

• Thương hiệu: EUCHNER
• Model: NZ1HS-3131-MC1779
• Order No.: 079996
• Dòng sản phẩm: NZ.HS
• Loại: Safety switch / Safety position switch
• Cơ cấu tác động: Cần gạt có con lăn thép
• Đường kính con lăn: 18 mm
• Vị trí con lăn: Nằm phía trong cần gạt
• Phần tử chuyển mạch: 3131H
• Tiếp điểm được dẫn động cưỡng bức: 2
• Tiếp điểm NO: 2
• Cable entry: M20 × 1.5
• Cấp bảo vệ: IP67
• Vỏ: Hợp kim đúc áp lực anodized
• C-number: C1779.

Thiết kế cần gạt với con lăn thép Ø18 mm

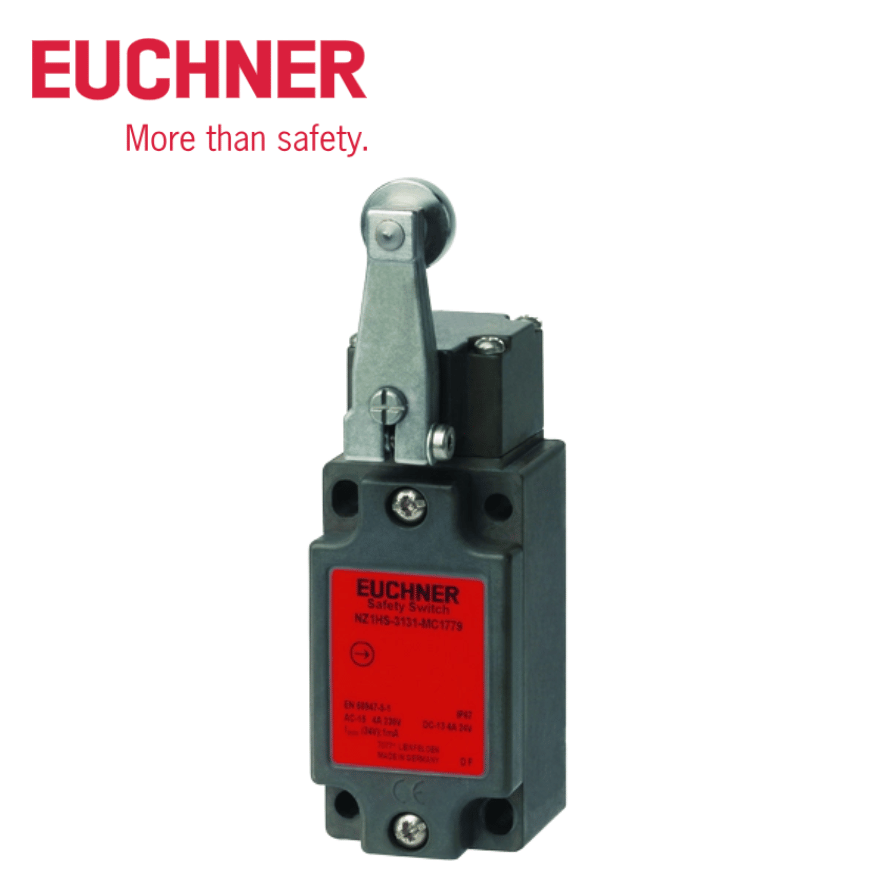

Một trong những đặc điểm nổi bật của NZ1HS-3131-MC1779 là cơ cấu tác động dạng lever arm with steel roller.

Con lăn thép có đường kính 18 mm, được bố trí ở phía trong cần gạt. Khi cửa hoặc bộ phận chuyển động của máy tác động lên con lăn, lực được truyền tới cơ cấu chuyển mạch để xác định trạng thái vị trí.

Thiết kế dạng con lăn giúp công tắc có thể được sử dụng tại những vị trí mà chuyển động của cửa hoặc cơ cấu máy không hoàn toàn theo phương thẳng với thân công tắc.

Có thể điều chỉnh hướng tiếp cận

NZ1HS-3131-MC1779 hỗ trợ horizontal approach direction và hướng tiếp cận có thể điều chỉnh theo từng bước 90°.

Ngoài ra, switching direction có thể được thiết lập theo:

• Bên phải
• Bên trái
• Cả hai phía

Khả năng điều chỉnh này giúp kỹ thuật viên linh hoạt hơn khi bố trí công tắc trên cửa bảo vệ hoặc máy móc có thiết kế cơ khí khác nhau.

Cơ cấu chuyển mạch 3131H

Model NZ1HS-3131-MC1779 sử dụng switching element 3131H, thuộc loại slow-action switching contact.

Thiết bị có:

• 2 positively driven contacts
• 2 NO contacts

Các tiếp điểm được dẫn động cưỡng bức đóng vai trò quan trọng trong các ứng dụng giám sát vị trí an toàn. Khi công tắc được tích hợp đúng vào mạch an toàn, trạng thái của cửa hoặc cơ cấu bảo vệ có thể được đưa về hệ thống điều khiển an toàn để xử lý.

Thông số kỹ thuật NZ1HS-3131-MC1779

Thông số	Giá trị
Thương hiệu	EUCHNER
Model	NZ1HS-3131-MC1779
Order No.	079996
Dòng sản phẩm	NZ.HS
Loại thiết bị	Safety Switch
Chức năng	Giám sát vị trí an toàn
Cơ cấu tác động	Lever arm
Con lăn	Steel roller Ø18 mm
Vị trí con lăn	Bên trong cần gạt
Switching element	3131H
Kiểu chuyển mạch	Slow-action
Positively driven contacts	2
NO contacts	2
Cable entry	M20 × 1.5
Tiết diện dây	0.34 … 1.5 mm²
Điện áp cách điện định mức Ui	250 V
Điện áp xung định mức Uimp	2.5 kV
AC-15	4 A / 230 V
DC-13	4 A / 24 V
Dòng nhiệt định mức Ith	4 A
Cầu chì tối đa	4 A gG
Dòng chuyển mạch tối thiểu tại DC 24 V	1 mA
Tốc độ tiếp cận	0.1 … 60 m/min
Lực tác động tối thiểu	15 N
Cấp bảo vệ	IP67
Nhiệt độ môi trường	-25 … +80 °C
Nhiệt độ lưu trữ	-25 … +80 °C
Tuổi thọ cơ khí	30 × 10⁶ chu kỳ
Vật liệu vỏ	Anodized die-cast alloy
Tiếp điểm	Silver alloy, gold flashed
Hướng lắp đặt	Bất kỳ

Các giá trị trên được lấy theo cấu hình NZ1HS-3131-MC1779 / Order No. 079996 do EUCHNER công bố.

Cấp bảo vệ IP67

NZ1HS-3131-MC1779 có cấp bảo vệ IP67, giúp thiết bị phù hợp với nhiều môi trường công nghiệp nơi công tắc có thể tiếp xúc với bụi hoặc nước.

Đây là ưu điểm quan trọng đối với các máy móc được lắp đặt trong khu vực sản xuất có điều kiện môi trường khắc nghiệt hơn so với tủ điều khiển thông thường.

Vỏ công tắc được chế tạo từ hợp kim đúc áp lực anodized, mang lại độ chắc chắn cơ học và khả năng sử dụng lâu dài trong các hệ thống máy công nghiệp.

Tuổi thọ cơ khí lên đến 30 triệu chu kỳ

Một thông số đáng chú ý của NZ1HS-3131-MC1779 là mechanical life 30 × 10⁶ cycles.

Tuổi thọ cao giúp thiết bị phù hợp với các máy có tần suất đóng/mở cửa hoặc tác động cơ khí thường xuyên.

Tuy nhiên, tuổi thọ thực tế của toàn bộ hệ thống vẫn phụ thuộc vào điều kiện lắp đặt, tốc độ tác động, tải điện, môi trường và cách thiết kế mạch điều khiển.

Đặc tính an toàn theo EN ISO 13849-1 và EN IEC 62061

EUCHNER công bố các giá trị đặc tính an toàn cho chức năng Safe Position Sensing của model này.

Theo dữ liệu sản phẩm:

• B10D: 2 × 10⁷
• Mission time: 20 năm

EUCHNER lưu ý các giá trị này áp dụng tại điều kiện DC-13, 100 mA / 24 V. Vì vậy, khi thiết kế hệ thống an toàn, cần tính toán toàn bộ kiến trúc mạch và điều kiện vận hành thay vì chỉ dựa vào thông số B10D của riêng công tắc.

Ứng dụng

Giám sát cửa bảo vệ máy

NZ1HS có thể được lắp tại cửa bảo vệ để xác định trạng thái đóng/mở của cửa.

Khi cửa được mở, cơ cấu tác động thay đổi trạng thái công tắc và tín hiệu có thể được đưa vào hệ thống điều khiển an toàn.

Máy tự động hóa

Thiết bị phù hợp với các máy tự động có nhiều cơ cấu chuyển động cần được giám sát vị trí.

Dây chuyền sản xuất

Trong các dây chuyền sản xuất tự động, safety switch có thể được sử dụng để giám sát cửa hoặc nắp bảo vệ quanh khu vực nguy hiểm.

Robot cell

Các khu vực robot thường được bao quanh bằng hàng rào và cửa bảo vệ. NZ1HS có thể được sử dụng để phát hiện trạng thái cửa và tích hợp vào hệ thống safety control.

Máy CNC và máy gia công

Cửa máy CNC thường cần được giám sát để ngăn việc tiếp cận vùng gia công trong điều kiện không an toàn. Safety switch dạng cần gạt là một giải pháp phù hợp cho những thiết kế cửa có chuyển động tương ứng.

Máy đóng gói

Các máy đóng gói có nhiều bộ phận chuyển động tốc độ cao có thể sử dụng công tắc an toàn để giám sát cửa, nắp hoặc cơ cấu bảo vệ.

Ưu điểm nổi bật

Cần gạt con lăn thép

Con lăn thép Ø18 mm giúp công tắc phù hợp với nhiều cơ cấu tác động cơ khí.

Hướng tác động linh hoạt

Có thể điều chỉnh hướng tiếp cận theo từng bước 90° và lựa chọn hướng switching bên phải, bên trái hoặc cả hai phía.

Hai tiếp điểm được dẫn động cưỡng bức

Thiết kế với 2 positively driven contacts hỗ trợ các ứng dụng giám sát vị trí trong hệ thống an toàn máy.

IP67

Cấp bảo vệ IP67 giúp thiết bị phù hợp với môi trường công nghiệp có bụi và nước.

Tuổi thọ cơ khí cao

Tuổi thọ cơ khí được công bố lên đến 30 triệu chu kỳ, phù hợp với các máy hoạt động liên tục.

Dải nhiệt độ rộng

NZ1HS-3131-MC1779 có thể hoạt động trong khoảng -25 đến +80 °C, cho phép sử dụng trong nhiều điều kiện môi trường công nghiệp.
