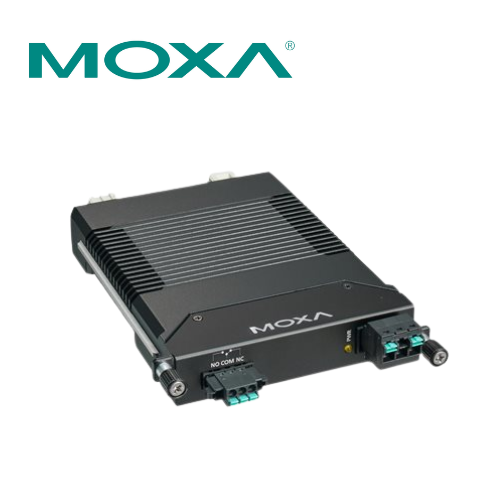

PWR-LV-NP Moxa Vietnam

PWR-LV-NP là module nguồn thuộc dòng PWR Power Module Series của Moxa, được thiết kế dành cho các dòng switch Ethernet công nghiệp modular của Moxa. Module hỗ trợ nguồn đầu vào 24/48 VDC, với dải điện áp hoạt động 18 đến 72 VDC, phù hợp với các hệ thống mạng công nghiệp sử dụng nguồn DC.

PWR-LV-NP được thiết kế theo dạng hot-swappable power module, giúp việc thay thế và bảo trì module nguồn thuận tiện hơn mà không cần thay thế toàn bộ switch. Đây là giải pháp phù hợp cho các hệ thống Industrial Ethernet yêu cầu tính linh hoạt, độ tin cậy và khả năng duy trì hoạt động cao.

Tổng quan PWR-LV-NP Moxa

Trong các hệ thống mạng công nghiệp, nguồn điện là một trong những yếu tố quan trọng ảnh hưởng trực tiếp đến độ ổn định của thiết bị mạng. PWR-LV-NP Moxa cung cấp giải pháp cấp nguồn DC cho các switch modular thuộc nền tảng Moxa tương thích.

Module được thiết kế cho hệ thống sử dụng 24 VDC hoặc 48 VDC, đồng thời hỗ trợ dải điện áp hoạt động rộng từ 18 đến 72 VDC. Thiết bị cũng được tích hợp bảo vệ ngược cực, giúp tăng khả năng bảo vệ hệ thống khi xảy ra sự cố đấu nối nguồn.

Đặc điểm nổi bật của PWR-LV-NP

1. Hỗ trợ nguồn 24/48 VDC

PWR-LV-NP được thiết kế để sử dụng với nguồn điện 24/48 VDC của hệ thống switch.

Đây là dạng nguồn phổ biến trong:

• Tủ điều khiển công nghiệp.
• Nhà máy sản xuất.
• Trạm điện.
• Hệ thống tự động hóa.
• Hệ thống giao thông.
• Các mạng Ethernet công nghiệp sử dụng nguồn DC.

Dải điện áp hoạt động của module là 18–72 VDC, giúp thiết bị có khả năng thích ứng với những biến động điện áp trong hệ thống.

2. Thiết kế Hot-Swappable

Một ưu điểm quan trọng của PWR-LV-NP là thiết kế hot-swappable.

Module có thể được tháo lắp hoặc thay thế trên các switch tương thích thuận tiện hơn trong quá trình bảo trì. Điều này đặc biệt hữu ích đối với hệ thống mạng công nghiệp hoạt động liên tục, nơi việc dừng toàn bộ thiết bị để thay module nguồn có thể gây ảnh hưởng đến quá trình sản xuất.

Dòng PWR Power Module được Moxa phát triển dưới dạng module nguồn thay thế cho các switch được hỗ trợ.

3. Bảo vệ ngược cực

PWR-LV-NP hỗ trợ Reverse Polarity Protection, giúp hạn chế rủi ro khi nguồn DC bị đấu ngược cực.

Tính năng này đặc biệt hữu ích trong môi trường công nghiệp, nơi nhiều thiết bị được cấp nguồn DC từ tủ điện hoặc hệ thống phân phối nguồn tập trung.

4. Tích hợp relay cảnh báo

PWR-LV-NP có 1 relay output dùng cho chức năng cảnh báo.

Khả năng chịu tải của relay:

• 2 A @ 30 VDC
• 0,5 A @ 125 VAC

Relay có thể được sử dụng để đưa trạng thái cảnh báo nguồn về hệ thống giám sát hoặc thiết bị điều khiển phù hợp.

5. Thiết kế cho môi trường công nghiệp

Dòng PWR Power Module của Moxa được thiết kế với khả năng hoạt động trong dải nhiệt độ rộng -40 đến 85°C và đáp ứng các yêu cầu liên quan đến IEC 61850-3 và IEEE 1613 ở cấp dòng sản phẩm.

Nhờ đó, PWR-LV-NP phù hợp để sử dụng trong những hệ thống mạng công nghiệp cần khả năng vận hành ổn định trong điều kiện môi trường khắc nghiệt.

PWR-LV-NP tương thích với những switch Moxa nào?

• PT-G7728 Series
• PT-G7828 Series
• MDS-G4012 Series
• MDS-G4020 Series
• MDS-G4028 Series
• MDS-G4012-L3 Series
• MDS-G4020-L3 Series
• MDS-G4028-L3 Series
• MDS-G4012-4XGS Series
• MDS-G4020-4XGS Series
• MDS-G4028-4XGS Series
• MDS-G4012-L3-4XGS Series
• MDS-G4020-L3-4XGS Series
• MDS-G4028-L3-4XGS Series

Thông số kỹ thuật

Thông số	PWR-LV-NP
Thương hiệu	Moxa
Dòng sản phẩm	PWR Power Module Series
Loại thiết bị	Power Supply Module
Điện áp đầu vào danh định	24/48 VDC
Dải điện áp hoạt động	18–72 VDC
Bảo vệ ngược cực	Có
Alarm Contact	1 relay output
Khả năng chịu tải relay	2 A @ 30 VDC / 0,5 A @ 125 VAC
Thiết kế	Hot-swappable
Trọng lượng	Khoảng 340 g
MTBF	2.710.293 giờ
Tiêu chuẩn MTBF	Telcordia (Bellcore), GB
Bảo hành	5 năm

Hai module đều là nguồn NP – không dành cho hệ thống PoE, nhưng khác nhau về cấp điện áp:

Tiêu chí	PWR-LV-NP	PWR-HV-NP
Loại nguồn	Low Voltage	High Voltage
Nguồn danh định	24/48 VDC	110/220 VDC/VAC
Dải hoạt động	18–72 VDC	88–300 VDC / 90–264 VAC
Relay cảnh báo	Có	Có
Hot-swappable	Có	Có
Trọng lượng	340 g	340 g
Ứng dụng	Hệ thống nguồn DC thấp	Hệ thống nguồn AC/DC cao



Ứng dụng

Mạng Ethernet công nghiệp

PWR-LV-NP có thể được sử dụng làm module nguồn cho các switch Moxa trong mạng Industrial Ethernet, đảm bảo thiết bị mạng nhận nguồn DC phù hợp với kiến trúc hệ thống.

Tự động hóa nhà máy

Trong nhà máy, các switch modular Moxa thường được lắp đặt trong tủ điều khiển cùng PLC, HMI, IPC và các thiết bị Ethernet khác. PWR-LV-NP cho phép switch sử dụng nguồn DC 24/48 V phổ biến trong hệ thống tự động hóa.

Trạm điện

Nguồn DC là một cấu hình phổ biến trong hệ thống điện công nghiệp. PWR-LV-NP có thể được lựa chọn cho các switch Moxa tương thích khi hệ thống yêu cầu nguồn 24/48 VDC.

Hệ thống giao thông

Với thiết kế công nghiệp và khả năng hoạt động trong môi trường nhiệt độ rộng của dòng PWR, module phù hợp với các nền tảng switch Moxa được sử dụng trong hạ tầng giao thông và mạng công nghiệp.
