TDGB2 NHP Vietnam

1. Tổng quan

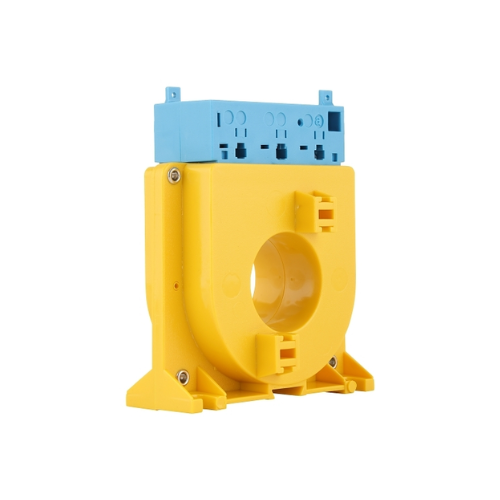

TDGB2 là biến dòng dạng hình xuyến lõi kín (Closed-Core Toroidal Current Transformer) thuộc dòng thiết bị giám sát dòng điện dư của IME, được cung cấp trong danh mục sản phẩm NHP. Thiết bị được thiết kế để kết hợp với rơ-le bảo vệ dòng rò tương thích, hỗ trợ phát hiện dòng điện dư trong hệ thống điện.

Với đường kính lỗ trong 35 mm và khả năng hỗ trợ phát hiện dòng rò từ 30 mA khi sử dụng đúng rơ-le tương thích, TDGB2 là lựa chọn đáng cân nhắc cho các hệ thống phân phối điện, tủ điện công nghiệp và dây chuyền sản xuất.

Sản phẩm phù hợp với nhu cầu xây dựng hệ thống giám sát dòng rò, nâng cấp hệ thống bảo vệ điện hoặc thay thế biến dòng hiện hữu. Khi lựa chọn TDGB2 NHP Vietnam, doanh nghiệp cần kiểm tra kích thước dây dẫn, thông số dòng điện và khả năng tương thích với rơ-le để đảm bảo hệ thống hoạt động chính xác.

2. Thông số kỹ thuật T

Thông số	Giá trị
Mã sản phẩm	TDGB2
Thương hiệu	IME
Nhà cung cấp	NHP
Loại thiết bị	Earth Leakage Toroid
Cấu tạo lõi	Lõi kín, Solid Core
Số dây thứ cấp	2 dây
Đường kính lỗ trong	35 mm
Dòng rò tối thiểu	30 mA
Dòng điện danh định tham chiếu	70 A
Dòng điện tối đa tham chiếu	420 A
Điện áp vận hành tối đa	720 V
Dòng nhiệt ngắn hạn Ith	20 kA
Dòng nhiệt động	40 kA/0,05 giây
Kiểu đấu nối thứ cấp	Đầu nối vít
Vật liệu vỏ	Nhựa cách điện
Kích thước tham khảo	92 × 113 × 56 mm
Khối lượng tham khảo	0,25 kg
Nhiệt độ lưu kho	-40 đến +70°C



3. Đặc điểm nổi bật

Thiết kế lõi kín, đường kính 35 mm

TDGB2 sử dụng cấu trúc biến dòng lõi kín với đường kính lỗ trong 35 mm. Thiết kế này cho phép bố trí dây dẫn cần giám sát xuyên qua tâm biến dòng, phù hợp với những hệ thống có không gian lắp đặt hạn chế.

Khi lựa chọn, kỹ thuật viên cần đảm bảo toàn bộ dây dẫn thuộc mạch cần giám sát được bố trí theo đúng sơ đồ đấu nối của nhà sản xuất.

Hỗ trợ phát hiện dòng điện dư

TDGB2 có ngưỡng dòng rò tối thiểu được công bố là 30 mA khi phối hợp với rơ-le tương thích. Thiết bị nhận biết sự mất cân bằng từ trường do dòng điện dư và truyền tín hiệu đến rơ-le để xử lý theo cấu hình bảo vệ.

Khả năng phát hiện thực tế phụ thuộc vào rơ-le được sử dụng, cách đấu dây, ngưỡng cài đặt và điều kiện vận hành của hệ thống.

Tương thích với rơ-le dòng rò phù hợp

TDGB2 được thiết kế để sử dụng cùng các rơ-le dòng điện dư thuộc dòng tương thích của IME. Việc kết hợp đúng thiết bị giúp triển khai giải pháp giám sát và bảo vệ dòng rò theo yêu cầu của hệ thống điện.

Trước khi đặt hàng, cần xác nhận mã rơ-le, sơ đồ đấu nối và các yêu cầu kỹ thuật liên quan.

Kết cấu phù hợp với môi trường công nghiệp

Vỏ nhựa cách điện, đầu nối vít và thiết kế lõi kín giúp thiết bị đáp ứng nhu cầu tích hợp trong hệ thống điện công nghiệp. Để duy trì độ tin cậy, cần lắp đặt trong điều kiện phù hợp và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.

4. Nguyên lý hoạt động

TDGB2 hoạt động dựa trên nguyên lý phát hiện sự mất cân bằng dòng điện thông qua biến dòng hình xuyến.

Trong điều kiện bình thường, tổng dòng điện đi qua các dây dẫn thuộc mạch được giám sát tạo ra từ trường tổng gần bằng không. Khi xảy ra sự cố rò điện xuống đất, tổng dòng điện không còn cân bằng và xuất hiện dòng điện dư.

TDGB2 ghi nhận sự mất cân bằng này và cung cấp tín hiệu cho rơ-le dòng rò tương thích. Rơ-le sẽ đánh giá tín hiệu theo ngưỡng và thời gian cài đặt, sau đó phát cảnh báo hoặc điều khiển thiết bị đóng cắt nếu hệ thống được cấu hình phù hợp.

TDGB2 là biến dòng cảm biến, không tự thực hiện chức năng ngắt mạch. Để hoàn thiện hệ thống bảo vệ, cần có rơ-le và thiết bị đóng cắt thích hợp.

5. Ứng dụng

• Tủ điện công nghiệp: Hỗ trợ giám sát dòng rò trong hệ thống phân phối điện.
• Nhà máy sản xuất: Phối hợp với rơ-le để xây dựng giải pháp phát hiện sự cố dòng điện dư.
• Dây chuyền tự động hóa: Tích hợp trong hệ thống điện của máy móc và thiết bị sản xuất.
• Hệ thống phân phối điện hạ áp: Hỗ trợ triển khai chức năng giám sát dòng rò theo thiết kế.
• Bảo trì và thay thế thiết bị: Phục vụ thay thế biến dòng lõi kín khi đáp ứng yêu cầu kích thước và thông số kỹ thuật.
