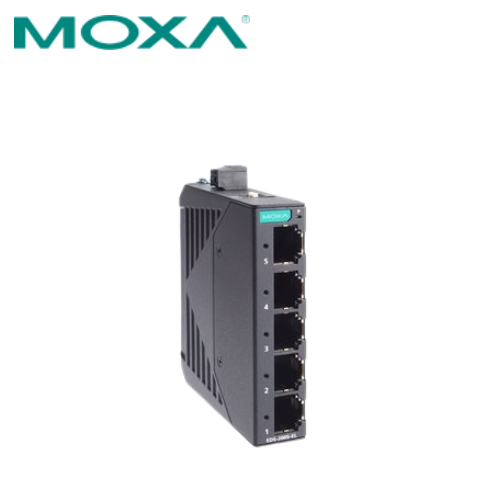

EDS-2005-EL-T Moxa Vietnam

EDS-2005-EL-T Moxa là switch Ethernet công nghiệp không quản lý (Unmanaged Ethernet Switch) thuộc dòng EDS-2005-EL Series, được thiết kế để kết nối các thiết bị Ethernet trong hệ thống tự động hóa và mạng công nghiệp. Thiết bị sở hữu 5 cổng Fast Ethernet 10/100BaseT(X), nguồn vào 12/24/48 VDC, vỏ kim loại chắc chắn và dải nhiệt độ hoạt động rộng -40 đến 75°C, phù hợp với các môi trường công nghiệp khắc nghiệt.

Tổng quan

EDS-2005-EL-T được phát triển cho những ứng dụng mạng công nghiệp không yêu cầu cấu hình quản trị phức tạp. Với thiết kế 5 cổng RJ45 10/100 Mbps, thiết bị có thể kết nối PLC, HMI, máy tính công nghiệp, camera IP, bộ điều khiển và nhiều thiết bị Ethernet khác trong cùng một hệ thống.

Là switch Unmanaged, EDS-2005-EL-T có khả năng hoạt động theo cơ chế plug-and-play, giúp đơn giản hóa việc triển khai mạng. Người dùng không cần thực hiện cấu hình IP hay thiết lập VLAN như trên các dòng managed switch.

Điểm đáng chú ý của phiên bản EDS-2005-EL-T là dải nhiệt độ -40 đến 75°C, cao hơn phiên bản EDS-2005-EL tiêu chuẩn (-10 đến 60°C), nhờ đó phù hợp hơn với tủ điện, nhà máy và các vị trí có nhiệt độ môi trường thay đổi lớn.

Đặc điểm nổi bật c

5 cổng Ethernet 10/100 Mbps

EDS-2005-EL-T được trang bị 5 cổng 10/100BaseT(X) sử dụng đầu nối RJ45. Các cổng hỗ trợ:

• Auto-negotiation.
• Auto MDI/MDI-X.
• Full/Half duplex.
• Chuẩn IEEE 802.3.
• Chuẩn IEEE 802.3u Fast Ethernet.
• IEEE 802.3x Flow Control.

Nhờ khả năng tự động nhận diện tốc độ và kiểu kết nối, việc triển khai thiết bị vào mạng Ethernet hiện hữu trở nên đơn giản hơn.

Switch công nghiệp Unmanaged

EDS-2005-EL-T thuộc nhóm Unmanaged Switch, phù hợp với các hệ thống chỉ cần kết nối mạng ổn định mà không yêu cầu quản lý mạng nâng cao.

Thiết bị sử dụng cơ chế Store-and-Forward, có bảng địa chỉ MAC và bộ đệm packet để xử lý lưu lượng Ethernet trước khi chuyển tiếp dữ liệu.

Hỗ trợ QoS và Broadcast Storm Protection

EDS-2005-EL-T cho phép thiết lập một số chức năng mạng thông qua DIP switch, trong đó có Quality of Service (QoS) và Broadcast Storm Protection (BSP). Các chức năng này giúp thiết bị xử lý tốt hơn trong những hệ thống có lưu lượng mạng hoặc yêu cầu ưu tiên dữ liệu nhất định.

Vỏ kim loại chắc chắn

Switch sử dụng vỏ kim loại, kích thước nhỏ gọn khoảng 18 × 81 × 65 mm, thuận tiện lắp đặt trong tủ điện hoặc các vị trí có không gian hạn chế. Thiết bị hỗ trợ DIN-rail mounting, đồng thời có thể lắp đặt trên tường khi sử dụng bộ kit tùy chọn.

Dải nhiệt độ rộng -40 đến 75°C

Đây là một trong những ưu điểm chính của model EDS-2005-EL-T. Thiết bị có thể hoạt động trong khoảng nhiệt độ -40 đến 75°C, phù hợp với các môi trường có nhiệt độ thấp hoặc cao hơn điều kiện phòng thông thường.

Nguồn cấp EDS-2005-EL-T

EDS-2005-EL-T hỗ trợ nguồn 12/24/48 VDC, với dải điện áp hoạt động 9,6 đến 60 VDC. Thiết bị có chức năng bảo vệ quá dòng và bảo vệ ngược cực, giúp tăng độ an toàn khi tích hợp vào hệ thống nguồn DC công nghiệp.

Đầu nối nguồn sử dụng terminal block tháo rời 2 chân, thuận tiện cho việc đấu nối và bảo trì trong tủ điện.

Thông số kỹ thuật

Thông số	EDS-2005-EL-T
Hãng sản xuất	Moxa
Dòng sản phẩm	EDS-2005-EL Series
Loại thiết bị	Industrial Unmanaged Ethernet Switch
Số cổng Ethernet	5
Giao diện	10/100BaseT(X)
Đầu nối	RJ45
Auto MDI/MDI-X	Có
Duplex	Full/Half duplex
Switching	Store-and-Forward
MAC Table	2K
Packet Buffer	768 kbits
QoS	Có
Broadcast Storm Protection	Có
Nguồn vào	12/24/48 VDC
Điện áp hoạt động	9,6–60 VDC
Bảo vệ quá dòng	Có
Bảo vệ ngược cực	Có
Vỏ	Kim loại
Lắp đặt	DIN-rail; wall mounting với kit tùy chọn
Kích thước	18 × 81 × 65 mm
Khối lượng	Khoảng 113,5 g
Độ ẩm hoạt động	5–95% RH, không ngưng tụ
Nhiệt độ hoạt động	-40 đến 75°C
Bảo hành	5 năm

Các thông số được đối chiếu theo trang sản phẩm và tài liệu kỹ thuật của Moxa.

Tiêu chuẩn và chứng nhận

EDS-2005-EL-T được thiết kế cho môi trường công nghiệp và đáp ứng nhiều tiêu chuẩn về an toàn, EMC/EMI/EMS. Một số tiêu chuẩn được Moxa công bố gồm UL 61010-2-201, EN 62368-1, EN 55032/35, EN 61000-6-2/-6-4 và các tiêu chuẩn IEC liên quan đến ESD, EFT, Surge, rung và sốc.

Dòng EDS-2005-EL cũng hỗ trợ PROFINET Conformance Class A đối với các model có hardware version 2.0.0 trở lên, giúp mở rộng khả năng sử dụng trong các hệ thống mạng PROFINET phù hợp.

Ứng dụng

• Kết nối PLC và HMI.
• Kết nối máy tính công nghiệp IPC.
• Mạng Ethernet cho hệ thống SCADA.
• Kết nối các thiết bị điều khiển trong tủ điện.
• Hệ thống tự động hóa nhà máy.
• Mạng PROFINET cấp thiết bị.
• Kết nối camera IP và thiết bị giám sát.
• Mạng Ethernet cho máy móc sản xuất.
• Hệ thống AGV và thiết bị tự động.
• Các ứng dụng IIoT và Industrial Ethernet.
